试题详情

【说明】
某医院拟开发一套住院病人信息管理系统，以方便对住院病人、医生、护士和手术等信息进行管理。
【需求分析】
（1）系统登记每个病人的住院信息，包括：病案号、病人的姓名、性别、地址、身份证号、电话号码、入院时问及病床等信息，每个病床有唯一所属的病区及病房，如表2-1所示。其中病案号唯一标识病人本次住院的信息。

表2-1 住院登记表

病案号	071002286	姓名	张三	性别	男
省份证号	0102196701011234	入院时间	2011-03-03	病床号	052401
病房	0524室	病房类型	三人间	所属病区	05II区

（2）在一个病人的一次住院期间，由一名医生对该病人的病情进行诊断，并填写一份诊断书，如表2-2所示。对于需要进行一次或多次手术的病人，系统记录手术名称、手术室、手术日期、手术时间、主刀医生及多名协助医生，每名医生在手术中的责任不同，如表2-3所示，其中手术室包含手术室号、楼层、地点和类型等信息。

表2-2 诊断书

（3）护士分为两类：病床护士和手术室护士。每个病床护士负责护理一个病区内的所有病人，每个病区由多名护士负责护理。手术室护士负责手术室的护理工作。每个手术室护士负责多个手术室，每个手术室由多名护士负责，每个护士在手术室中有不同的责任，并由系统记录其责任。
【概念模型设计】

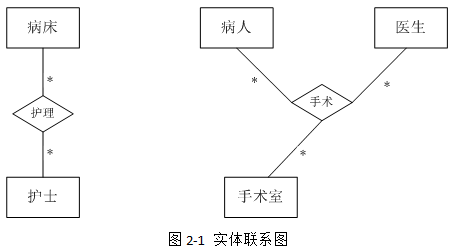

根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。

【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：
病床（病床号，病房，病房类型，所属病区）
护士（护士编号，姓名，类型，性别，级别）
病房护士（    （1）    ）
手术室（手术室号，楼层，地点，类型）
手术室护士（    （2）    ）
病人（   （3），姓名，性别，地址，身份证号，电话号码，入院时间）
医生（医生编号，姓名，性别，职称，所属科室）
诊断书（  （4），诊断，诊断时间）
手术安排（病案号，手术室号，手术时间，手术名称）
手术医生安排（  （5） ，医生责任）
【问题1】（6分）
补充图2-1中的联系和联系的类型。
【问题2】（5分）
根据图2-1，将逻辑结构设计阶段生成的关系模式中的空（1）～（5）补充完整，并用下划线指出主键。
【问题3】（4分）
如果系统还需要记录医生给病人的用药情况，即记录医生给病人所开处方中药品的名称、用量、价格、药品的生产厂家等信息。请根据该要求，对图2-1进行修改，画出补充后的实体、实体间联系和联系的类型。
